Explication : Une ferme de la charpente de ce bâtiment a
été assemblée juste au-dessus des poutres de plancher, et une petite

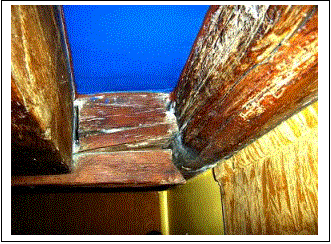

terrasse a été aménagée en retrait le long du mur de façade. Des fuites d’eau en
provenance de cette terrasse ont attaqué et affaibli l’about de l’entrait
de cette ferme qui était déjà très sollicitée au cisaillement. Les charges se sont donc
reportées tout naturellement sur la poutre de chevêtre placée juste en
dessous mais, celle-ci n’étant pas prévue pour ça, elle a commencé à

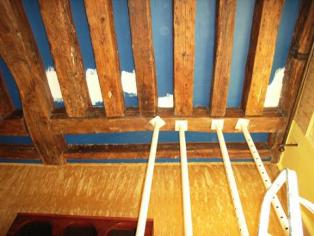

lâcher. Nous avons immédiatement
procédé à l’étaiement de cette poutre. Après plusieurs relevés
et sondages, nous avons pu identifier le problème et constater l’imminence
de la rupture :
Travail à réaliser : Renforcer cet entrait à son extrémité Soulager la poutre de chevêtre et l’ensemble de
la poutraison de cette zone Contrainte : conserver les poutres
apparentes en sous-face et ne pas créer de saillie ou d’obstacle dans
l’appartement en partie haute ou sur la terrasse. Pour cela, nous avons donc moisé la poutre
d’entrait par deux poutrelles métalliques appuyant sur le mur de façade
d’une part et avec appui intermédiaire sur la poutre principale d’autre
part. L’ensemble a été réalisé dans l’épaisseur du
plancher. La poutre principale du chevêtre et chaque solive
ont été reprises par des suspentes. Ce travail a été réalisé en milieu habité avec un
minimum de dérangement. Le travail de réparation a été réalisé en moins
d’une semaine.

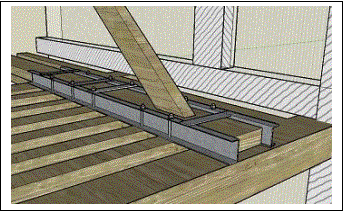

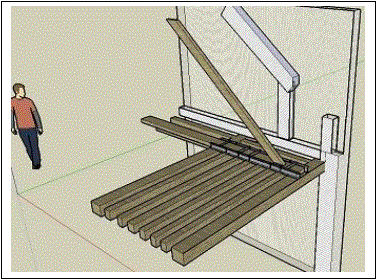

Principe de reprise
Réalisation d’une zone
de travail pour maintenir le reste de l’appartement hors-poussière.
Début de l’ouverture du
sol après dépose du parquet.
Mise en place des fers

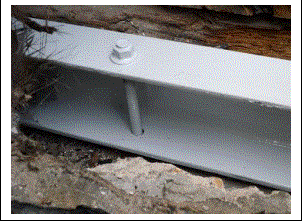

et suspentes Fers en place et détail
des suspentes

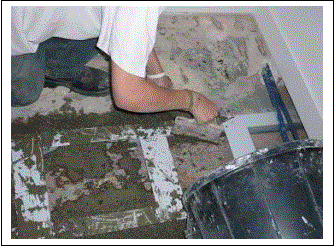

Blocage des fers au
mortier allégé Encastrement des têtes
de boulons à la résine époxy teintée bois Petites reprises
d’enduit en sous-face, Petits raccords de

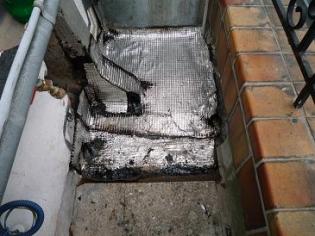

peinture Raccord d’étanchéité

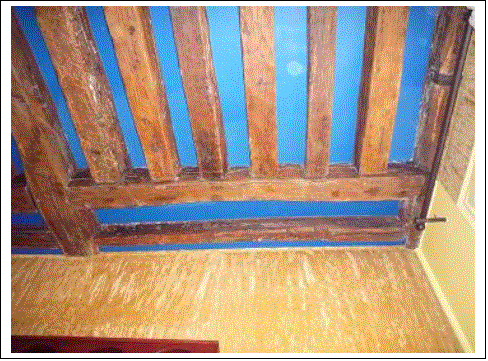

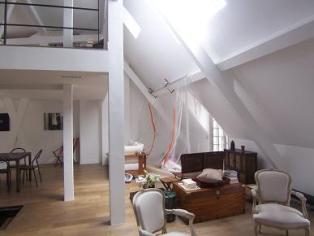

Travaux
terminés (On ne voit plus rien)
