Rue de l’échaudé

75006 PARIS

DEBORD

Transformation du mur de refend en pan de bois  en mur non porteur.

Cette disposition permet de mettre « en apparent » les poteaux et structures en bois de ce mur, en supprimant les remplissages et enduits plâtre.

L’opération consiste à transformer les deux poutres sablières de plancher en poutre composite de grande portée.

Ce renfort permets de garantir la stabilité au feu de l’immeuble lors d’un incendie.

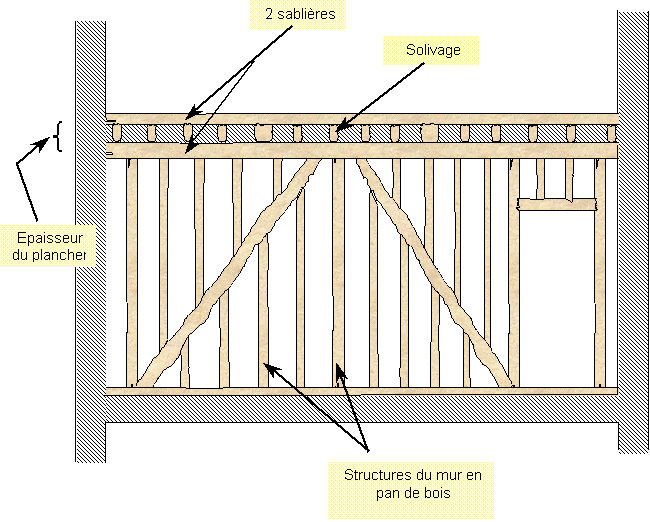

Etat initial :

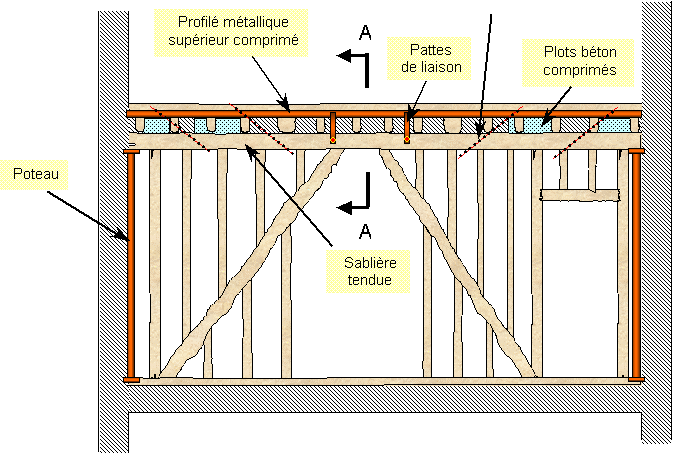

Etat final:

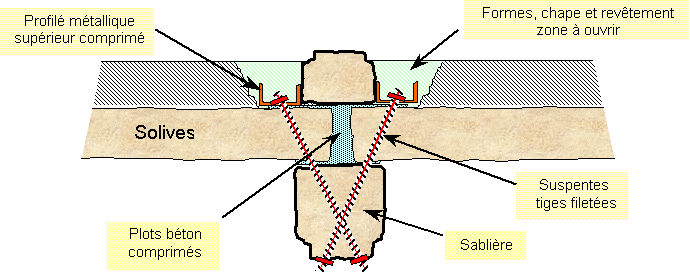

Renfort mur de refend en pan de bois :

Ouverture :

Ouverture des deux saignées dans l’aire en plâtre.

Dégagement des remplissages au droit des plots béton

Poteaux :

Réalisation, pose et mise en charge des deux poteaux métalliques d’extrémité.

Perçage :

Tracé et prise de repères angulaires

Percement par le dessous de la poutre sablière

Pose des profils comprimés et tracé des perçages

Observation : Les tiges pourront être fléchies à la demande dans la hauteur des solives pour faciliter leur installation.

Profilés comprimés :

Mise en place et assemblage de l’ensemble

Plots béton :

Coffrage et coulage de ces plots en ménageant un retrait permettant une finition de la sous-face du plancher.

Mise en charge :

Serrer progressivement l’ensemble des suspentes.

« Pointer » ou souder les écrous.

Refermeture d’aire en plâtre :

Disposition d’un treillis galvanisé d’armature galvanisé type « Nergalto » de part et d’autre des fers.

Réalisation des raccords de forme au mortier d’agile expansé (billes d’argile / ciment)

Protection coupe-feu :

Les poteaux métalliques des extrémités doivent être protégés par un coffrage en plâtre coupe-feu.

Modification des poteaux bois de remplissage :

Ces poteaux et écharpes peuvent être modifiés ou suprimés à la demande.

La sablière haute doit être préservée.
